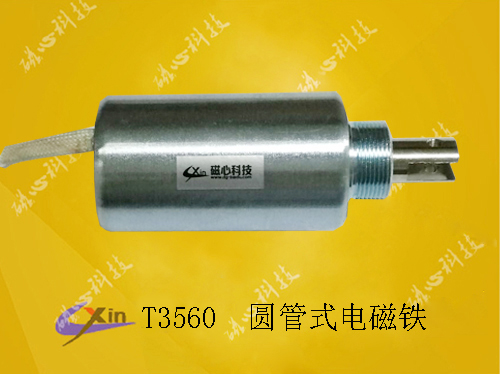

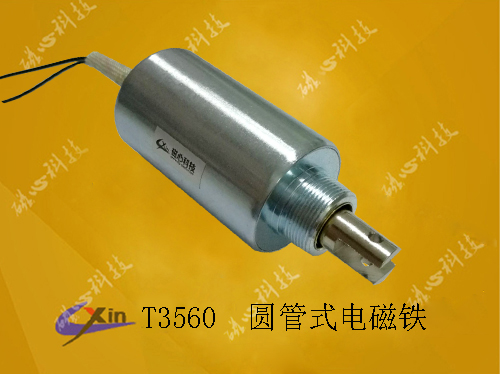

圆管式电磁铁T3560 是磁心科技专为自动化设备研发的一款推拉式电磁铁，产品的整体结构为圆管型。

T3560圆管推拉式电磁铁可以做成推式的和拉式的两种，产品主要用于自动化设备，大型机械设备和开关门锁类产品。

产品尺寸: 主体直径为35mm;长为60mm。
工作电压：DC12-220V,可根据客户要求定制电压。
产品通电率:即产品使用频率,一般分为100%;50%;25%;10%   （通电时间/通电+断电时间）* 100%=通电率，
       如：100%通电，指长时间通电；50%通电，指通电1秒，断电1秒；
产品温升：在合理的使用频率下，温升小于65℃
工作环境温度：-10℃-180℃
产品耐压：线圈和框架间AC1200(50/60HZ)1秒，（10mA）
产品寿命：产品在正常使用条件下，一般均为80万次以上。
产品原理：当线圈得电后，产生磁能，将中间的可动铁芯磁化然后产生一个往前或往后的动作。
产品款式:一般电磁铁分为二种款式，拉式（可动铁芯拉动载体向前运动，用弹簧复位即可）；推式（在拉式基础上增加顶杆和挡块，挡块的作用是用来限位作用，载体在前面，电磁铁前端的挡块推动载体向前运动，用弹簧复位）。
优点：圆管电磁铁最大的优点，在于产品磁路性好，属于电磁铁磁路最饱合的一种电磁铁，大部分电磁转化成磁能，只有少部分转化成热能;在安装方面也是很好安装的，可根据客户要求设计安装方式。
圆管式电磁铁产品体积可根据客户要求定制，不同大小的产品，所使用功率和功能不一样。

T3560圆管推拉电磁铁行程和力量曲线图：

图解：1，上图描述的是圆管推拉式电磁铁的行程和力量曲线图

         横向：代表电磁铁的行程               单位为毫米（mm）

         纵向：代表电磁铁在对应行程时的力量   单位为克（g）

      2，图中四条线分别代表四种功率以及相应的通电频

应用范围
1、游乐器
吃角子老虎 各种选币器


2、贩卖机
各种贩卖机 换币器 售票机


3、办公设备
列表机 电脑设备 传真机 打卡机
影印机 打字机 收银机 绘图机 开饮机


4、运输设备
自动门锁 安全皮带锁 汽车电磁阀 停车设备


5、家电用品
录音机、录影机 电子琴 自动编织机 伴唱机


6、其他
包装机 机械手 农牧设备 冲压设备 防火、防盗器 省水电磁阀
